ブースター

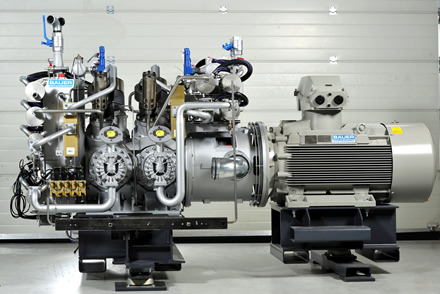

ブースター GIB Range

  • 吐出量:200-23400 L/min
  • 運転圧力:2.5-29.4 MPa
  • 空気、窒素、ヘリウム、アルゴン 対応


  • ヘビーデューティー用途向けGIBシリーズの水冷式高圧ブースターは、圧縮後の幅広いオプションを用意しています。
  • 多段式ブースターは、大吐出量と、低消費電力を兼ね備えております。
  • 理想的に整合した圧力比は、空気、窒素、ヘリウム、アルゴンおよび他の希ガスの圧縮後の処理コストを大幅に低減します。

標準仕様

吸入ライン
>吸入フランジ
>吸入圧力センサー
>シャットオフバルブ
>パーティクルフィルター
コンプレッサーユニット
>高圧オイルポンプ
>マイクロインテークフィルター
>インター/アフタークーラー
>中間/最終油水分離器
>各段/最終安全弁(TÜV認定)
>圧力保持弁
自動ドレン排出装置
>運転中に中間及び最終油水分離器のドレンを自動的に排出致します。
電気制御ユニット
>フルオートマチック運転が可能なB-Controlが装備されコンプレッサーパラメーターを監視します。
フレーム・ハウジング
>別付けの土台が不要な耐震オープンフレームです。
アクセサリー
>空気清浄システム
乾燥、清浄、粉塵除去を行います。
>Spare Parts Kits
バルブキット、摩耗したパーツの交換を行います。
>ラジエーターセット
冷却水が利用できない場所、または圧縮機の冷却空気が制限されている場所に設置することができます。
>ドレンタンク
大容量の凝縮液回収システムは、圧縮プロセス中に生成される凝縮液を回収します。
>吸気バッファー容器
吸気バッファ容器は、圧縮機と、上流側のガス供給ネットワーク間に設置され、脈動を効果的に防止することができます。
技術データ
モデル 吐出量 吸入圧力
MPaG
吐出圧力
MPaG
回転数
r.p.m
動力
Kw
重量
Kg
L/min 3/h
GIB23.8-37 2800-6180 168-371 0.4-1.0 2.5-4.0 1140 37 1170
GIB23.7-37 2060-5360 124-322 0.4-1.2 2.5-5.0 1140 37 1160
GIB23.10-37 1330-2440 80-146 0.2-0.45 9.0-29.4 1140 37 1150
GIB23.12-37 1550-3100 93-186 0.45-1.0 9.0-29.4 1140 37 1180
GIB23.13-37 1970-3300 118-198 0.8-1.4 14.7-29.4 1140 37 1180

GIB24.20-90 9800-12000 588-720 0.8-1.0 4.0-5.0 1485 90 1770
GIB24.11-75 2200-5240 132-314 0.1-0.4 9.0-29.4 1485 75 1660
GIB24.12-75 2500-5500 150-330 0.4-1.0 12-29.4 1485 75 1660
GIB24.13-55 2480-4700 149-282 0.8-1.6 14.7-29.4 1485 55 1500

GIB26.8-160 9200-20400 552-1224 0.4-1.0 2.5-7.5 1485 160 3500
GIB26.7-132 7000-15400 420-924 0.4-1.0 2.5-10 1485 132 3360
GIB26.10-132 4900-9400 294-564 0.2-0.45 9.0-29.4 1485 132 3350
GIB26.12-132 5600-11300 336-678 0.45-1.0 9.0-29.4 1485 132 3350
GIB26.13-132 8050-11700 483-702 1.0-1.5 14.7-29.4 1485 132 3350

GIB52.10-315 9800-18800 588-1128 0.2-0.45 9.0-29.4 1485 315 4800
GIB52.12-250 11200-22600 672-1356 0.45-1.0 9.0-19.6 1485 250 4330
GIB52.13-250 16100-23400 966-1404 1.0-1.5 14.7-29.4 1485 250 4330
